Mit Hilfe der Technologie „Molding mit integrierter Elektronik“ oder auch In-Mold Electronics (IME) genannt, kann jegliche Funktionalität dort integriert werden, wo sie gebraucht wird - keine mechanischen Tasten und Schalter mehr. Die Bauteile werden insgesamt dünner, leichter und billiger. Bei der Verwendung von OLEDs können Bauteile mit leuchtenden Symbolen realisiert werden ohne Verwendung von Lichtleitern und mit einer hohen optischen Qualität.
TECHNOLOGIE
Unsere Erfahrung für Ihre Zukunft. Die ZOEK bietet Ihnen professionelle Beratung und kreative Lösungen rund um das Thema organische und gedruckte Elektronik.
Organische und gedruckte Elektronik
Organische und gedruckte Elektronik (OPE) unterscheidet sich stark von herkömmlicher anorganischer Halbleitertechnologie. Basierend auf halbleitenden Polymeren oder kleinen Molekülen bietet die OPE im Vergleich zu anorganischen Halbleitern mehrere Vorteile, wie z. B. Flexibilität, geringes Gewicht, Transparenz und die Möglichkeit, Geräte mit kosteneffizienten Herstellungsprozessen zu entwickeln.
Darüber hinaus wird die OPE, aufgrund des zunehmenden Bewusstseins für nachhaltige Entwicklung und da OPE die Möglichkeit bietet biologisch abbaubare Technologie zu realisieren, zunehmend gegenüber ihren anorganischen Gegenstücken bevorzugt.
Mit unserer Erfahrung im Bereich der OPE setzen wir verschiedene OPE Technologien ein, um Ihre Ideen in die Realität umzusetzen.
Hintergrundbeleuchtung
Folienhinterspritzte OLED
Quantum Dots integriert in Kunststoff
UV-aktive Materialien, wie z.B. die Quanten Dots, können in einen dünnen Kunststofffilm integriert werden. Das abgestrahlte Licht ist nicht sehr hell, kann jedoch in bestimmten Anwendungen zum Einsatz kommen.
- Folienhinterspritzte OLED
- Quantum Dots integriert in Kunststoff
Leiterbahnen und Strukturen
Gedrucktes Silber auf Dünnstglas
Die Verwendung von Dünnstglas asl Substrat hat drei große Vorteile. Erstens, Dünnstglas ist flexibel und erlaub somit Rolle-zu-Rolle Prozesse. Zweitens, Dünnstglas hat eine sehr hohe intrinsische Barriere gegenüber Wasserdampf und bietet zudem ein erstklassiges Oberflächenfinish.
Gedrucktes Silber auf Spritzgusspapier
Neben klassischen Folien und Glas können auch biobasierte Kunststoffe auf Cellulosebasis als Substrat für gedruckte Elektronik verwendet werden. Auf diese Weise können nachhaltige und kompostierbare Technologien realisiert werden.
Gedrucktes PEDOT auf PET
PEDOT:PSS kann mit industriellen Druckverfahren wie Siebdruck, Tintenstrahldruck oder Schlitzgußbeschichtung in verschiedenen Formen und auf verschiedenen Substraten gedruckt werden.
Gedrucktes Carbon auf PET
Carbonpaste kann im Siebdruckverfahren (Dickschichttechnik) in unterschiedlichen Formen und auf unterschiedlichen Substraten gedruckt werden.
Dehnbare Leiterbahnen
Im Bereich der intelligenten Textilien (Wearables), erlauben dehnbare Leiterbahnen eine nahtlose und gleichzeitig effiziente Verschmelzung von Technologie und Textil.
Dehnbare Leiterbahnen
Im Bereich der intelligenten Textilien (Wearables), erlauben dehnbare Leiterbahnen eine nahtlose und gleichzeitig effiziente Verschmelzung von Technologie und Textil.
- Gedrucktes Silber auf Dünnstglas
- Gedrucktes Silber auf Spritzgusspapier
- Gedrucktes PEDOT auf PET
- Gedrucktes Carbon auf PET
- Dehnbare Leiterbahnen
- Dehnbare Leiterbahnen
Organische und gedruckte Elektronik

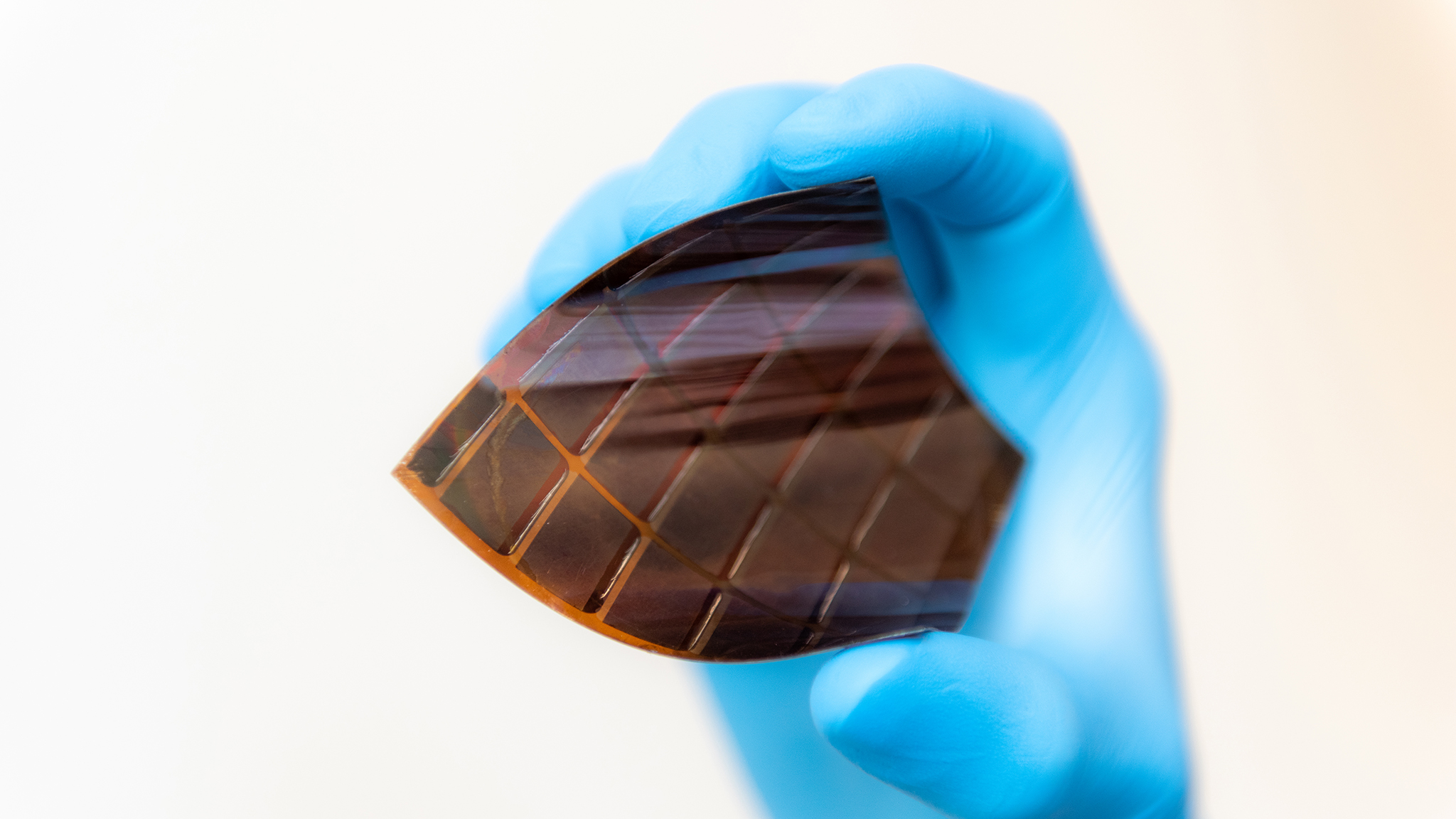

Flexible Elektronik
Ein großer Vorteil der organischen und gedruckten Elektronik ist ihre Flexibilität. Egal wie gekrümmt eine Oberfläche ist, die Technologie passt sich an. Zudem sind Bauteile möglich, die rollbar oder faltbar sind. Insgesamt eröffnet die organische und gedruckte Elektronik einen hohen Grad an Designfreiheit.
Haptische Rückmeldung
Piezoelektrische Polymere bilden eine sehr vielseitige Materialklasse. Nach dem Drucken erlauben sie zwei Funktionen: Sie können einerseits beim Anlegen einer Spannung eine haptische Rückmeldung geben. Andererseits können sie als Touch-Sensor verwendet werde, indem sie durch Druck Strom erzeugen.
Gedruckte Potentiometer
Mit der gedruckten Elektronik können haltbare linear oder zirkular geformte Potentiometer realisiert werden, die als Sensoren dienen können. Zum Beispiel können Potentiometer benutzt werden, um eine Position anzugeben oder die Geschwindigkeit und Beschleunigung beim Wechsel von einer Position zur anderen.
Organische Lichtsensoren
Optische Detektoren sind in allen modernen Technologien von erheblicher Bedeutung, da solche optischen Geräte das entscheidende Sensorelement in Bereichen wie Bildgebung (Digitalkameras), Medizin (Diagnoseverfahren), Kommunikation und Unterhaltungselektronik sind. Die Verwendung von gedruckten organischen Fotodioden (OPD) auf flexiblen Substraten ermöglicht es, die Sensoren leicht und flexibel zu machen und eröffnet daher eine Vielzahl neuer Anwendungen.
OLED
OLED ist eine neue Art von Licht. Es ist ein Flächenlicht, das flexibel, ultra-dünn und druckbar ist. Das Licht ist homogen über die ganze Fläche verteilt und ist sehr angenehm für die Augen.
- Flexible Elektronik
- Haptische Rückmeldung
- Gedruckte Potentiometer
- Organische Lichtsensoren
- OLED
Prozessentwicklung
Aufskalierung
Als ein Technologietransferzentrum entwickeln wir Prozesse, um bestehende oder neue Technologien aus dem Labor in einen industriellen Maßstab zu überführen.
Prozessierung von Dünnstglas
Dünnstglass als Substrat
Die Verwendung von Dünnstglas für Dünnschichtbauteile wie OLED oder Solarzellen erfordert einen detaillierten Prozess, der Schritte wie Reinigen, Schneiden und Beschichten umfasst.
Handhabung von Dünnstglas
UV-aktive Materialien, wie z.B. die Quanten Dots, können in einen dünnen Kunststofffilm integriert werden. Das abgestrahlte Licht ist nicht sehr hell, kann jedoch in bestimmten Anwendungen zum Einsatz kommen.
Laserstrukturierung von Dünnstglas
Das angepasste Schneiden von Dünnstglas zwischen 30 and 100 µm wurde mit einem CO2-Laser möglich, der ein rissfreies Schneiden ermöglichte. Diese Arbeit war das Ergebnis einer erfolgreichen gemeinsamen Entwicklung mit Bergfeld Lasertech.
- Dünnstglass als Substrat
- Handhabung von Dünnstglas
- Laserstrukturierung von Dünnstglas
Statusanzeigen
Elektrochromes Display
Elektrochrome Displays können, gedruckt auf Folie oder Dünnstglas, als segmentierte Statusanzeigen, Logistikmonitore oder zur Tarnung von Symbolen (Verschwindeeffekt) eingesetzt werden.
Verkapselung
Hohlraumverkapselung
Hohlraumverkapselung ist eine Methode, um organische und gedruckte Elektronik vor Wasser, Sauerstoff und mechanischer Beanspruchung zu schützen. Da Glas verwendet wird, bietet die Hohlraumverkapselung den höchsten Verkapselungsgrad, ist jedoch nicht flexibel.
Verkapselungskleber
Flexible Elektronik benötigt eine flexible Verkapselung. In diesem Fall werden Klebstoffe verwendet, um das Bauteil entweder mit einer Verkapselungsfolie oder mit Dünnstglas zu verkapseln. Der Klebstoff kann thermisch, mit UV-Licht oder mit Druck aktiviert werden.
- Hohlraumverkapselung
- Verkapselungskleber
- Durchführung von Auftragsforschung, -entwicklung und -analytik
- Abwicklung umfangreicher Forschungsprojekte
- Herstellung (verkapselter) aktiver und passiver OPE-Bauelemente wie Leuchtdioden, Solarzellen, Halbleiterelemente, Sensoren und Aktuatoren durch Aufdampfen, Lösungsbeschichtung und Druck
- Bau einfacher Demonstratoren und Prototypen
- Initiierung und Durchführung von Förderprojekten
Beratung
- Technologie- und Marktberatung
- Wissenschaftlicher Service
- Unterstützung bei der Erstellung von Forschungsanträgen
- Bildung von themenbezogenen Netzwerken und Forschungskonsortien
- Vernetzung auf dem Gebiet der OPE
